AP過去問令和5年度秋期午前問23

問23(問題文)

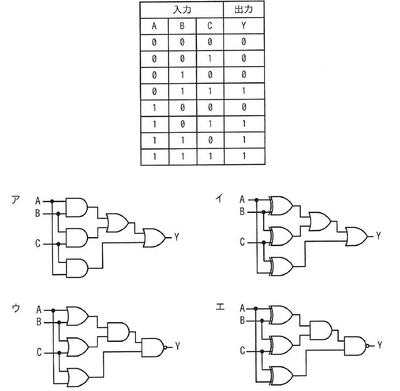

　真理値表に示す3入力多数決回路はどれか。

　この問題は、3入力多数決回路（3つの入力のうち2つ以上が1なら出力Yが1になる）に関するものです。

　この動作は、(A AND B) OR (A AND C) OR (B AND C) に一致します。

　次に、それぞれの論理回路図を確認します。

アは✅正しいです。3つのANDゲートと2つのORゲートで構成されており、出力の論理式が(A AND B) OR (A AND C) OR (B AND C)となることが図から読み取れます。

イは❌間違いです。A OR Bを含む入力があり、多数決の条件と一致しません。

ウは❌間違いです。ORとANDの順序が異なり、出力論理が一致しません。

エは❌間違いです。イと同様にA OR Bなどが含まれており、多数決の条件と一致しません。

　したがって

ア

　が答えです。
