概要

　赤外線受信モジュールを接続するレッスンです。

　完成図は以下のとおりです。

KiCADで追加した部品

• Conn_01x03：Generic connector, single row, 01x03, script generated (kicad-library-utils/schlib/autogen/connector)
• +5V
• GND
• PWR_FLAG

KiCADで追加したフットプリント

• Conn_01x03：Connector_PinHeader_2.54mm:PinHeader_1x03_P2.54mm_Vertical
• Conn_01x03：Connector_PinSocket_2.54mm:PinSocket_1x03_P2.54mm_Vertical

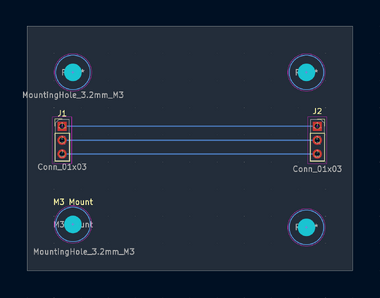

　PCB図は以下のようなもの。

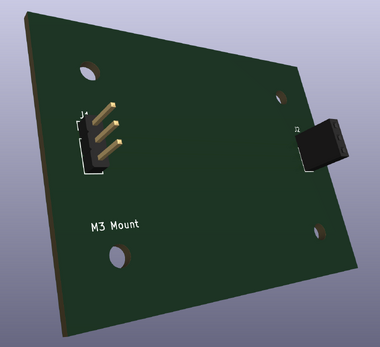

　3DPreview図は以下のようなもの。

　コードは以下のとおりです。

//www.elegoo.com
//2023.05.05

#include "IRremote.h"

int receiver = 11; // Signal Pin of IR receiver to Arduino Digital Pin 11

/*-----( Declare objects )-----*/
IRrecv irrecv(receiver);     // create instance of 'irrecv'
//vairable uses to store the last decodedRawData
uint32_t last_decodedRawData = 0;
/*-----( Function )-----*/
void translateIR() // takes action based on IR code received
{

  // 受信したプロトコル名を表示
  Serial.print("Protocol: ");
  Serial.println(getProtocolString(irrecv.decodedIRData.protocol));

  // Check if it is a repeat IR code
  if (irrecv.decodedIRData.flags)
  {
    //set the current decodedRawData to the last decodedRawData
    irrecv.decodedIRData.decodedRawData = last_decodedRawData;
    Serial.println("REPEAT!");
  } else
  {
    //output the IR code on the serial monitor
    Serial.print("IR code:0x");
    Serial.println(irrecv.decodedIRData.decodedRawData, HEX);
  }
  //map the IR code to the remote key
  switch (irrecv.decodedIRData.decodedRawData)
  {
    //標準NECプロトコル
    case 0xBA45FF00: Serial.println("POWER"); break;
    case 0xB847FF00: Serial.println("FUNC/STOP"); break;
    case 0xB946FF00: Serial.println("VOL+"); break;
    case 0xBB44FF00: Serial.println("FAST BACK");    break;
    case 0xBF40FF00: Serial.println("PAUSE");    break;
    case 0xBC43FF00: Serial.println("FAST FORWARD");   break;
    case 0xF807FF00: Serial.println("DOWN");    break;
    case 0xEA15FF00: Serial.println("VOL-");    break;
    case 0xF609FF00: Serial.println("UP");    break;
    case 0xE619FF00: Serial.println("EQ");    break;
    case 0xF20DFF00: Serial.println("ST/REPT");    break;
    case 0xE916FF00: Serial.println("0");    break;
    case 0xF30CFF00: Serial.println("1");    break;
    case 0xE718FF00: Serial.println("2");    break;
    case 0xA15EFF00: Serial.println("3");    break;
    case 0xF708FF00: Serial.println("4");    break;
    case 0xE31CFF00: Serial.println("5");    break;
    case 0xA55AFF00: Serial.println("6");    break;
    case 0xBD42FF00: Serial.println("7");    break;
    case 0xAD52FF00: Serial.println("8");    break;
    case 0xB54AFF00: Serial.println("9");    break;
    default:
      Serial.println(" other button   ");
  }// End Case
  //store the last decodedRawData
  last_decodedRawData = irrecv.decodedIRData.decodedRawData;
  delay(500); // Do not get immediate repeat
} //END translateIR

void setup()   /*----( SETUP: RUNS ONCE )----*/
{
  Serial.begin(9600);
  Serial.println("IR Receiver Button Decode");
  irrecv.enableIRIn(); // Start the receiver

}/*--(end setup )---*/


void loop()   /*----( LOOP: RUNS CONSTANTLY )----*/
{
  if (irrecv.decode()) // have we received an IR signal?
  {
    translateIR();
    irrecv.resume(); // receive the next value
  }
}/* --(end main loop )-- */

　いろいろなリモコンコードを取得するのは以下のコード

#define RAW_BUFFER_LENGTH 750
#include <IRremote.hpp>

const int IR_RECEIVE_PIN = 11;

void setup() {
  Serial.begin(115200);

  IrReceiver.begin(IR_RECEIVE_PIN, ENABLE_LED_FEEDBACK);

  Serial.println("IR Remote Analyzer");
  Serial.println("TV / Recorder / Air Conditioner");
  Serial.println("Toshiba / Daikin signal investigation");
}

void loop() {
  if (IrReceiver.decode()) {

    Serial.println();
    Serial.println("============================");

    // 受信バッファが足りなかった場合
    if (IrReceiver.decodedIRData.flags &
        IRDATA_FLAGS_WAS_OVERFLOW) {
      Serial.println("WARNING: Buffer overflow!");
    }

    // ライブラリによるプロトコル解析
    IrReceiver.printIRResultShort(&Serial);

    // 受信ビット数
    Serial.print("Bits: ");
    Serial.println(IrReceiver.decodedIRData.numberOfBits);

    // リピート判定
    if (IrReceiver.decodedIRData.flags &
        IRDATA_FLAGS_IS_REPEAT) {
      Serial.println("Repeat signal");
    }

    // 生のパルスデータ
    Serial.println("--- Raw Timing ---");
    IrReceiver.printIRResultRawFormatted(&Serial, true);

    Serial.println("============================");

    IrReceiver.resume();
  }
}

　
